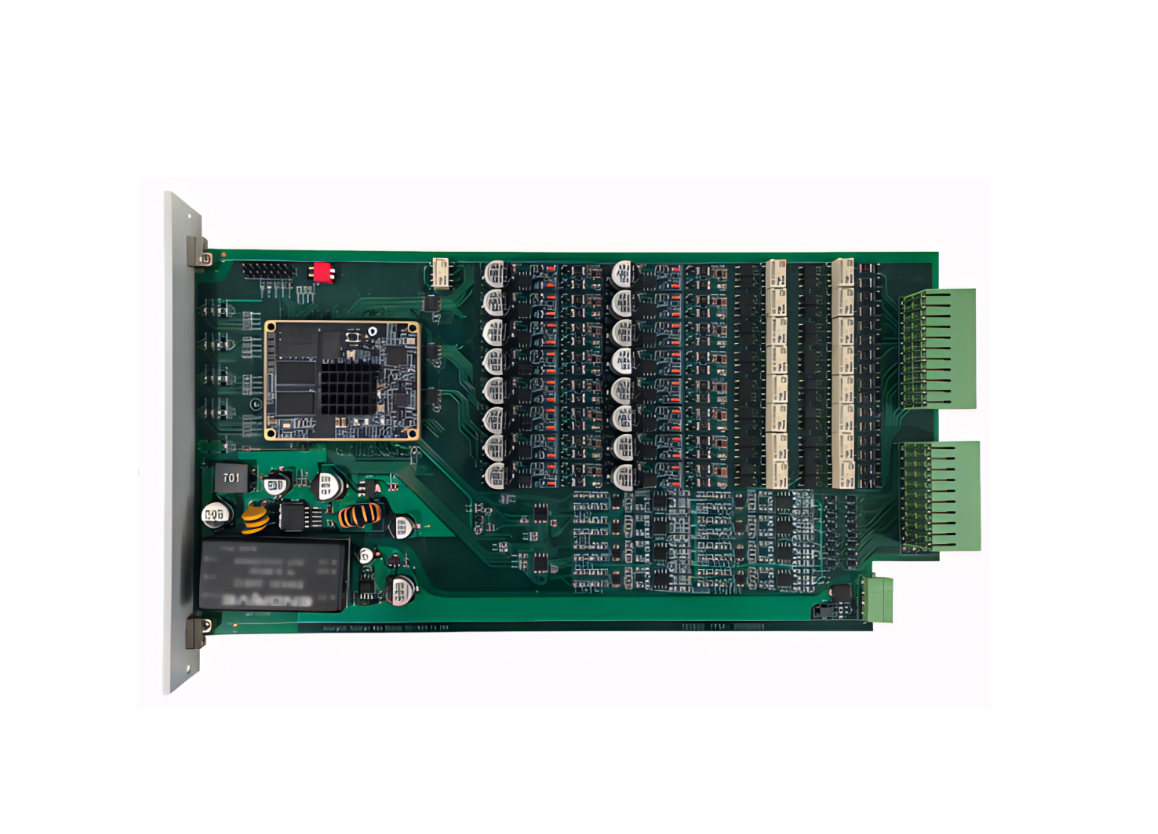

TZ1832-FPGA-數字量/PWM輸入輸出板卡

TZ1832是一款集數字量輸入/輸出（DIO）和脈沖寬度調制（PWM）信號處理于一體的高可靠性工業級板卡。該產品主控采用FPGA高速板卡，提供32通道數字輸入輸出信號接口，支持高速數據采集與精準控制，適用于嚴苛的工業環境。憑借其出色的抗干擾能力、穩定的信號傳輸及靈活的配置方式，TZ1832可廣泛應用于自動化控制、測試測量、運動控制及數據采集系統，為用戶提供高效、可靠的解決方案。

產品詳情

核心功能

· 多重安全保護與隔離設計：三重隔離機制，通道間隔離：每通道信號管腳之間采用光耦隔離，防止串?dāng)_，系統級隔離：所有通道與PE（保護地）及KL31（參考地）通過磁隔離模塊完全隔離，消除共模電壓影響，電源隔離：板卡供電端與信號端采用DC/DC隔離電源，確保外部電源波動不影響輸出精度。

· 多通道輸入輸出：提供16個數字量輸入和16個數字輸出通道。

· 靈活的輸入輸出配置：通道可靈活配置成DI/PWM_IN,DO_PWM_OUT.

· 遠程控制：通過CAN總線遠程設置。

· 靈活使用：可單獨使用或集成到機箱中，支持上機柜使用。

參數規格

編號	項目	指標
1	板卡通道數	16通道輸入/16通道輸出（可配置DIO/PWM模式）
2	PWM輸出范圍1	0.1Hz~100KHz(占空比1%~99%),
3	PWM輸出范圍2	100KHz~500KHz(占空比10%~80%)
4	PWM輸出頻率精度1	0.1%（0.1Hz~100KHz）
5	PWM輸出頻率精度2	1%（100KHz~500KHz）
6	PWM輸出占空比精度	0.5%
7	PWM輸入范圍	0.1Hz~100KHz
8	PWM輸入頻率精度	0.1%
9	PWM輸入占空比精度	0.5%
10	PWM頻率分辨率	1Hz
11	PWM占空比分辨率	1%
12	DI輸入判斷閾值電壓	1V~55V（可通過軟件設定）
13	DO輸出模式	板卡12V或切換外部參考電壓（可通過軟件設定）
14	DO參考電壓范圍	≤ 60V
15	單通道負載能力	≤100mA
16	供電范圍	9-36V
17	通訊方式	CAN總線
18	通訊速率	出廠默認CAN/1Mbps，其他需備注
