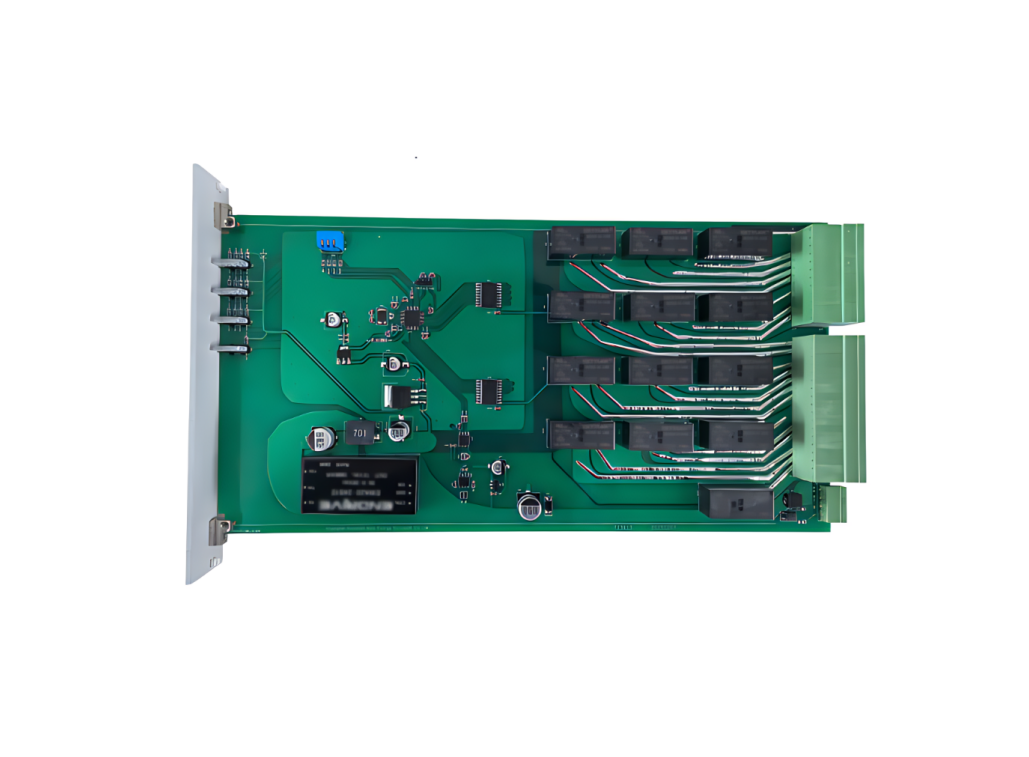

TZ3613-三通板卡

三通板卡是一款高精度，高可靠性的通道切換板卡，專為電子系統多通道信號切換而設計，板卡采用固態繼電器與低阻抗電路架構，支持多路信號的無縫切換與高保真?zhèn)鬏?，是汽車電子、工業控制、新能源等領域的必不可少的輔助設備，此類設備的可靠性已成為行業重點關注，傳統測試手段（如手動切換通路等）存在效率低、精度差、可重復性不足等問題，難以滿足高精度信號切換需求，尤其在智能汽車與儲能系統中，微小電路異?？赡芤l(fā)級聯失效，甚至危及安全，為此我司推出TZ3613 三通板卡，致力于解決測試場景局限真實性不足，機械式繼電器切換阻抗高等測試痛點。

產品詳情

核心功能

· 模塊化拓展：13通道獨立控制，支持多板卡級聯，滿足大規模系統（如整車電子網絡、儲能電池組）的全覆蓋測試需求。

· 低阻抗信號切換：通道進行信號切換時導通電阻小，接近真實信號通路，避免因信號切換導致的測試誤差。

· 動態負載適應：支持0-60V寬電壓范圍注入，適配12V/24V/48V等主流低壓系統。

· CAN通訊接口：通過CAN總線遠程設置通道切換。

· 靈活使用：可單獨使用或集成到電池模擬器機箱中，支持上機柜使用。

參數規格

編號	項目	指標
1	單塊板卡通道數	13通道（完全獨立控制，支持并行操作）
2	工作電壓范圍	DC 9V ~ 60V（自適應寬壓輸入）
3	單通道持續耐壓	60V DC持續，100V DC瞬態脈沖1ms
4	最大注入電流	8A/通道，15A瞬態脈沖1ms
5	動態響應速率	10ms
6	輸入/輸出接口	每通道獨立IN與NO和NC信號導通
7	常開常閉狀態	NO/NC(出廠前可選擇狀態)
8	通訊方式	CAN總線
9	通訊速率	出廠默認CAN/1Mbps（出廠可設置）
