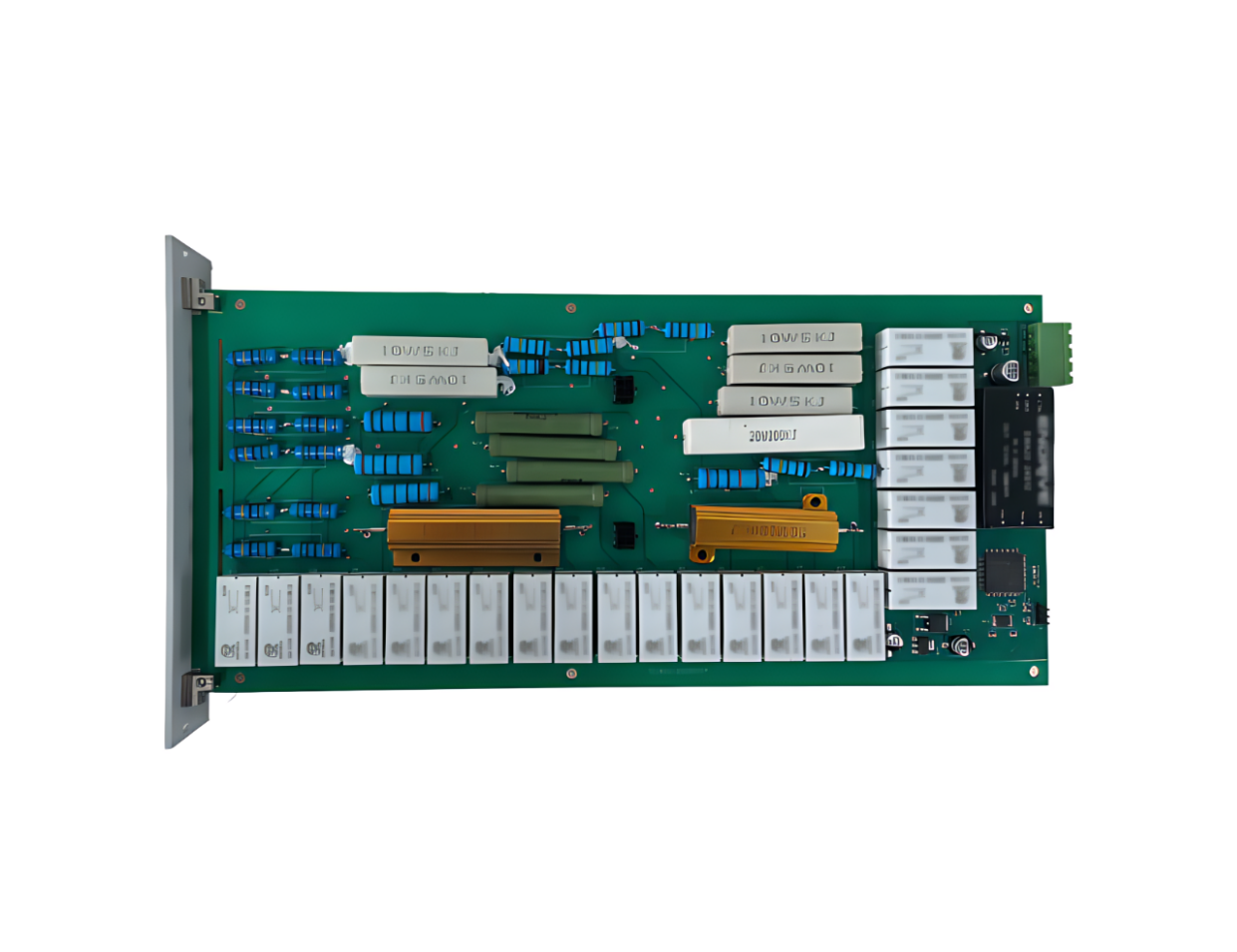

TZ1901-絕緣電阻板卡

絕緣電阻板卡是一款專為電池管理系統（BMS）測試需求設計的高精度模擬測試設備，主要用于模擬動力電池簇或儲能電池系統中絕緣電阻的實際工況，驗證BMS絕緣檢測功能的準確性與可靠性。該板卡通過精準模擬電池正負極對地的絕緣電阻值（阻值范圍覆蓋100Ω至60MΩ，可定制擴展），支持動態調節絕緣阻值、切換絕緣故障模式（如單側接地、雙側接地等），并實時輸出對應的絕緣電阻值，為BMS的絕緣監測算法提供標準化測試環境。

產品詳情

核心功能

· 絕緣電阻模擬：可以分別模擬高壓回路直流母線正極和負極對車體的絕緣電阻

· 高精度輸出：輸出電阻范圍為100Ω~60MΩ（可定制擴展），可模擬開路

· 遠程控制：通過CAN總線遠程設置電阻值。

· 靈活使用：輸出電阻最小可調步進為100Ω，可單獨使用或集成到電池模擬器機箱中，支持上機柜使用。

· 安全隔離：采用兩級隔離，確保高壓安全

參數規格

編號	項目	指標
1	單塊板卡通道數	1CH
2	輸出電阻范圍	100Ω~60MΩ
3	輸出電阻精度	1%±50Ω
4	輸出電阻最小可調步進	100Ω
5	板卡工作最大電壓	2000V
6	供電電壓范圍	12V
7	輸出方式	二線制
8	通訊方式	CAN總線
9	通訊速率	出廠默認CAN/1Mbps，其他需備注
10	正負板卡最小設置值	Rp+Rn≥40K
