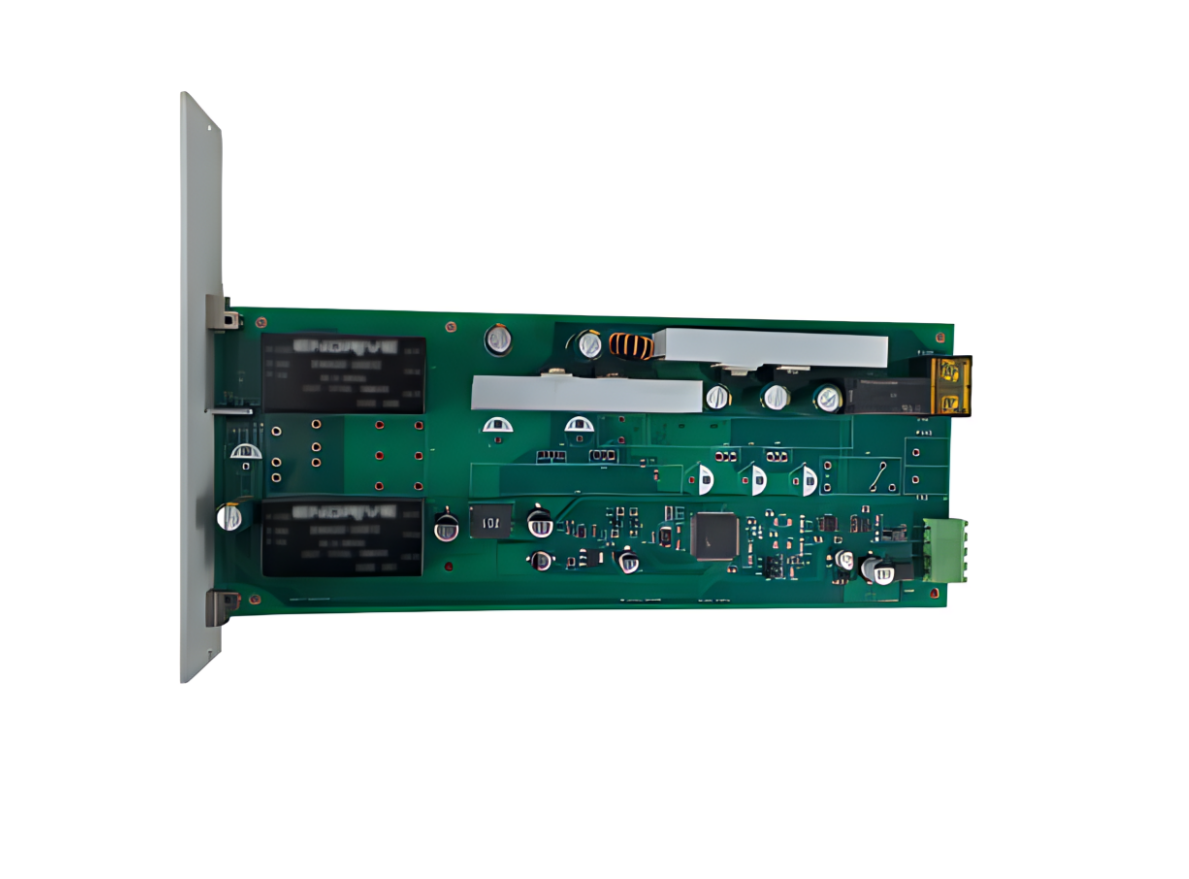

TZ1502-信號碰撞板卡

電流碰撞模擬板卡是一款高精度的電流輸出板卡，專為電池管理系統（BMS）測試設計的，該板卡支持恒流型PWM輸出，可遠程控制碰撞信號的波形參數和次數，能夠精確的模擬碰撞時的電流信號，適配動力電池碰撞測試、瞬態故障場景及復雜算法驗證需求，覆蓋BMS研發、生產與質檢全流程。通過靈活配置、抗干擾設計及多通道擴展能力，該板卡為BMS性能驗證、安全評估及系統可靠性的提升提供高效解決方案。

產品詳情

核心功能

· 電流模擬：能輸出恒流型PWM波，適配電流波形檢測場景。

· 碰撞模擬：模擬碰撞時電流的波形，可程控選擇波形參數。

· 高可靠性：采用低溫漂元件與抗干擾設計，確保長期穩定運行。

· 遠程控制：通過CAN總線遠程設置電流值和模擬碰撞信號。

· 靈活使用：可單獨使用或集成到電池模擬器機箱中，支持上機柜使用。

參數規格

編號	項目	指標
1	單塊板卡通道數	2通道
2	碰撞信號次數范圍	0-255（255持續信號）
3	碰撞信號周期范圍	0-6.5535秒
4	碰撞信號占空比范圍	0-99.9%
5	最小時間步長	100us
6	電流輸出范圍	0-3000mA
7	電流模擬輸出精度	5mA
8	輸出功率	＜6W
9	電流可調步進	2mA
10	響應速率	7ms
11	輸出方式	兩線制
12	供電范圍	9~16V
13	通訊方式	CAN總線
14	通訊速率	出廠默認CAN/1Mbps，其他需備注
15	板卡供電功率	<36W
